Piping installation
Sistem Pemipaan Udara Kompressor

Sistem Pemipaan Udara Kompressor bertujuan untuk mengirim udara bertekanan ke titik pengguna dengan volume yang cukup dengan kualitas dan tekanan sesuai kebutuhan.

Hal berikut harus diperhatikan untuk instalasi pipa udara bertekanan :

1. Headeer pipa utama harus miring menuju arah aliran udara.

2. Pipa keluaran kompressor disambungkan ke koneksi bagian bawah tangki penampungan.

3. Ukuran pipa minimal sama dengan koneksi keluaran kompressor. Biasanya kecepatan udara dalam pipa tidak lebih dari 6 m/s.

4. Memperhitungkan kemungkinan ekspansi untuk tidak merubah pipa header dan ukuran pipa yang lebih besar supara loos pressure rendah.

Sistem Dasar Pipa Distribusi

Ada dua sistem pemipaan dasar untuk distribusi udara bertekanan.

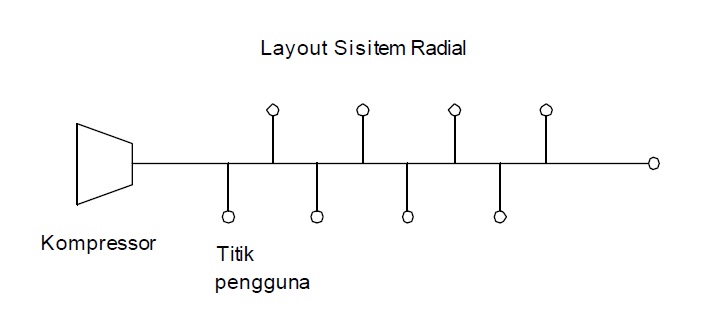

Jalur pipa tunggal dari suplay ke titik pengguna. Sistem ini dekenal juga dengan sistem radial.

Siklus terbuka

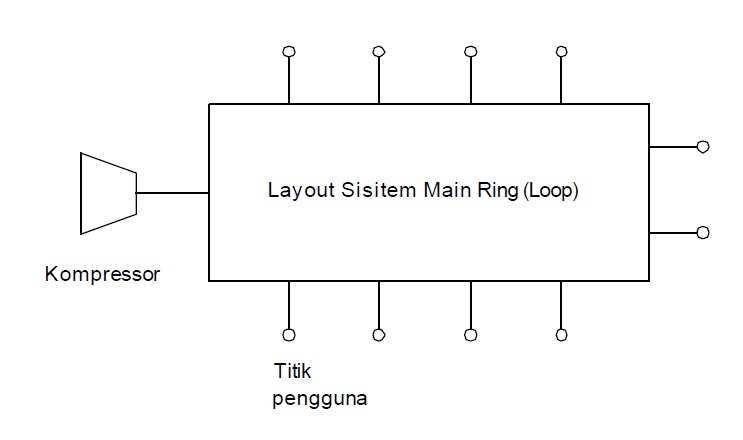

Sistem Closed Loop (Ring Main System). Sistem loop didesign memungkinkan aliran udara dari dua arah menuju titik pengguna. Ini akan memotong jalur pipa ke arah pengguna yang akan mengurangi penurunan tekanan. Pengguna dengan flow besar tidak mengurangi pengguna downstream karena dapat menarik udara dari arah lain. Mamfaat lain dari sisitem closed loop adalah mengurangi kecepatan udara dalam pipa yang berarti mengurangi gesekan dalam pipa.

Siklus tertutup
